華天HT-D-STS系列快切型應急電源
隨著經濟發展，大型體育場館、隧道等需要大量高強度放電燈（汞燈、鈉燈、金屬鹵化物燈）照明的建筑日益增多，由于這類場所的特殊性和重要性，對照明標準要求較高。高強度放電燈與普通燈具不同，若工作過程中出現市電中斷燈具熄滅的情況，市電立即恢復后普通燈具可以立即點亮；而高強度放電燈由于再重啟時需要比冷態下高許多的起動電壓，因此這些燈具需要冷卻約10min后才能重新啟動點亮，這將造成比較嚴重的后果。根據實際測試，這類燈具允許的斷電時間≤3ms，因此應采取措施保證對燈具供電電壓出現異常的時間≤3ms。在其他應用領域中，也有部分設備對市電瞬時中斷比較敏感，也需要快速切換型EPS來保證對負載的供電。
安裝形式：落地式
備用時間：90min(可按設計要求配置備用時間)
規格系列：2.2、3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、
132、160、187、200、220、250、280、315、355、400、500(單位：KVA)
產品特點
快速可靠的檢測供電異常，實現兩路電之間的快速切換。
可以根據用戶現場供電情況設置市電異常的判斷標準。
具有供電狀態指示、故障指示。
獨特的供電異常檢測電路計算法，可以實現快速可靠的供電異常檢測。
主電、備電的電源可選。
設計選型
根據負載功率確定EPS的功率，若需逆變器帶載啟動，需同時提供該負載的啟動電流數值及啟動時間。
應根據負載的性質確定電源的工作方式。例如在隧道中，由于燈具始終點亮，若逆變?yōu)橹鞴╇姡瑒t消耗的電量太多，因此可將市電作為主電，逆變作為備電。而在大型體育場館舉行賽事時，可靠性的要求是第一位的，因此要以逆變器作為主電源，可以避免市電的瞬間跌落等造成的照明中斷。在普通賽事期間，可以以市電作為主電。

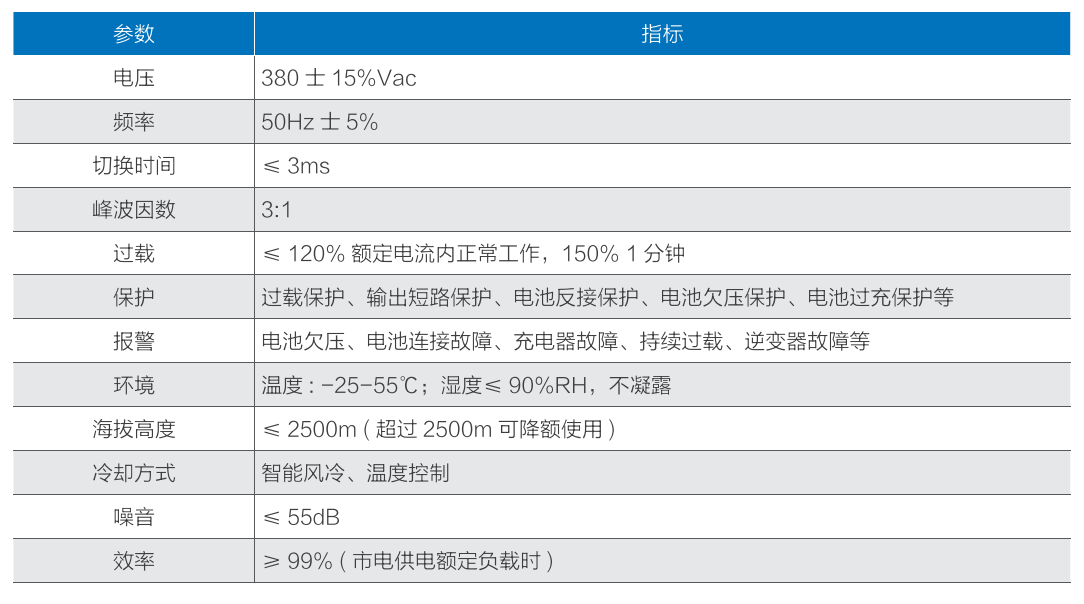

技術參數
工作原理

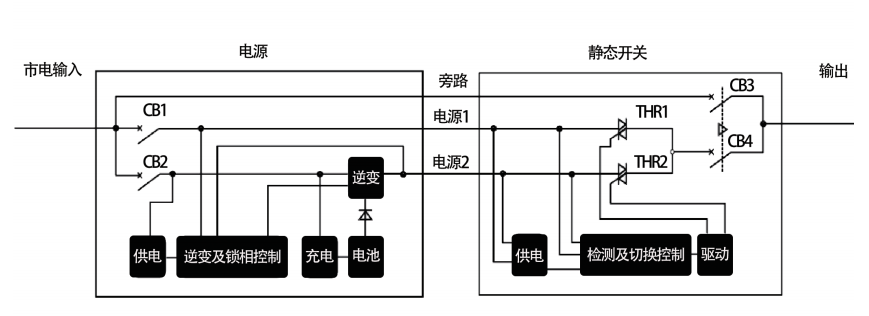

說明：如圖所示，為了實現快速的切換，系統使用了一路市電與一路逆變，其中逆變器一直運行，兩路電均可通過受控的可控硅開關向負載供電，由于可控硅的開通時間為微秒級，因此只要檢測電路可及時檢測出供電異常即可實現快速切換。
為了實現快速可靠的供電異常檢測，系統中采用了獨特的算法，保證檢測的快速性、準確性。為了減少切換時的擾動，逆變器與市電鎖相，并且采取合理的切換策略，最終保證切換的快速和可靠。
為了方便維護，系統內還設置有旁路開關，在檢修或系統故障時可以繼續向負載供電。

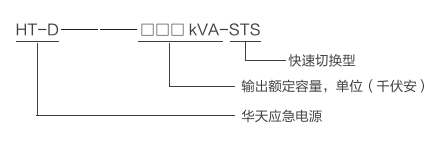

型號說明
